智能一体化污水处理设备

1、产品概述

智能一体化污水处理设备（Sewage treatment equipment，简称STE），是北京满洁环境工程有限公司自主创新开发的集成式高效电源污水处理设备。产品融合了国家科学技术进步二等奖“膜集成污水深度净化技术”与“低能耗MBR污水资源化新技术”，高度集成，具有模块化、智能化、运输便利、安装快捷、高效节能、无需专人值守等特点。适用于各种中小规模的分散性生活污水和与之类似的工业有机废水处理，如农村生活污水、公共厕所、独立别墅、旅游景点、河道截污以及应急废水处理等。广泛应用于全国各地，目前应用近万套，在我过分散点源污染治理中发挥着重要作用，是理想的分散式污水处理设备。

2、产品特点：

（1）、出水水质好，水质稳定；

（2）、设备集成化，占地面积小，运输方便；

（3）、模块化结构，可任意组合，安装快捷；

（4）、运行成本低，适应范围广；

（5）、经久耐用：一体式模块化组装，质量可控，运输便捷，使用寿命长；

（6）、智慧管理：APP智能控制+远程监测（选配）。

3、产品结构

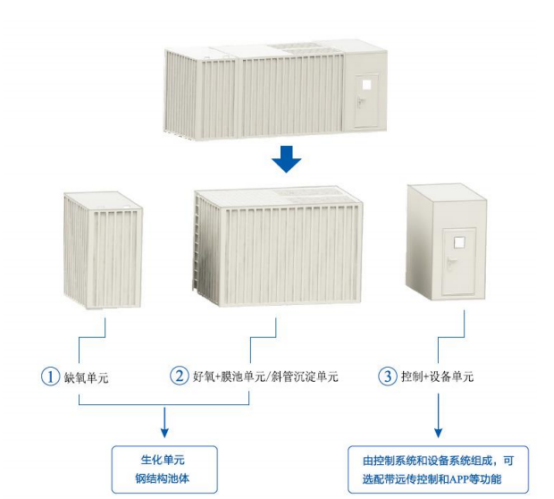

STE采用模块化设计，由三个基本模块单元组合而成，如何1所示。根据污水处理要求和现场实际情况，其基本模块单元可任意组合，安装方式可选地上式、地埋式，具体如下：

（1）、STE-A 产品主要由单元①、单元②（好氧+膜池单元）和单元③组成。

（2）、STE-B 产品主要由单元②（好氧+膜池单元）和单元③组成。

（3）、STE-T 产品主要由单元①、单元②（好氧+斜管沉淀单元）和单元③组成。

■ 缺氧池：硝态氮在反硝化细菌的作用下发生反硝化反应，生成氮气释放到大气中，完成脱氮。为充分利用水中的碳源，将缺氧池置于好氧池之前，同时将好氧池的出水硝化液回流到前端的缺氧池进行反硝化。

■ 好氧池：氨氮在有氧的环境中，在亚硝酸菌和硝酸菌的作用下发生硝化反应，转化成硝态氮。

■ 膜池：内装中空纤维膜组器，通过组器内膜丝的微孔截留作用，清水由产水收集管外排。为防止膜丝表面积累污泥，膜组器底部有曝气槽，鼓风机通过曝气槽向膜组器曝气，对膜丝进行冲刷，保持膜丝表面清洁。

■ 沉淀池：内装斜管，利用斜管的侧斜管道，缩短污泥沉降时间，增加了沉淀池的沉淀面积，提高处理效率。

■ 此外，系统可通过自动控制实现全程自动化运行和管理。控制系统由PLC控制柜、抽吸泵、鼓风机、液位计，以及在线监测仪表等构成。

4、工艺流程及原理

（1）、STE-A

    STE-A 采用MBR工艺，其污水处理系统由好氧池、缺氧池和膜池组成，停留时间长。

其出水主要水质指标可满足地表水环境质量标准（GB3838-2002）Ⅳ类（TN<15mg/L）和城市污水排放标准（GB18918-2002）一级A标准。

图2.STE-A系列工艺流程示意图

（2）、STE-B

STE-B采用MBR工艺，其污水处理系统由好氧池和膜池组成，停留时间短。其主要去除有机物、氨氮和磷等污染物，不具备脱氮功能。

其出水水质满足城市污水再生利用水质标准，主要为《城市污水再生利用城市杂用水水质》（GB18920-2002）、《城市污水再生利用景观环境用水水质》（GB18921-2002）。

图3.STE-B系列工艺流程示意图

（3）、STE-T

STE-T采用A/O工艺，其污水处理系统由缺氧池、好氧池和斜管沉淀池组成。

其出水主要水质指标可满足城市污水排放标准（GB18918-2002）一级B标准，适用于排放标准要求较低，运行维护简便的污水处理区域。

图4.STE-T系列工艺流程示意图
