一体化加药设备
收藏

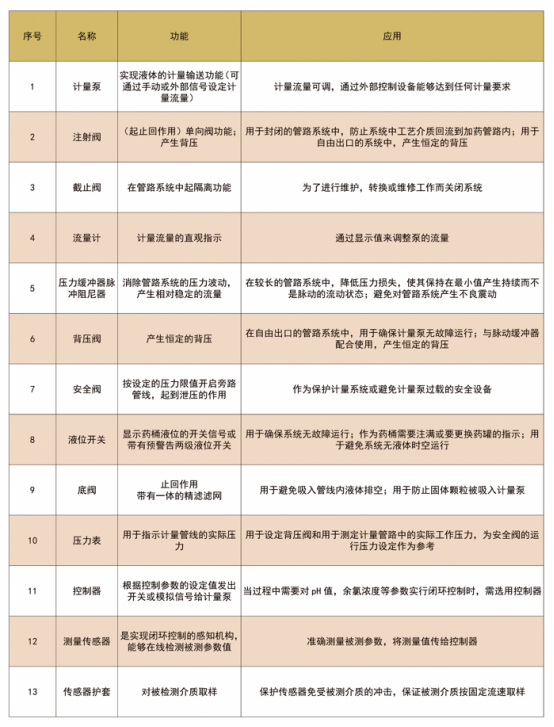

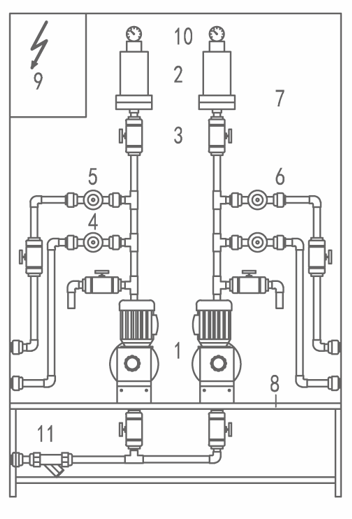

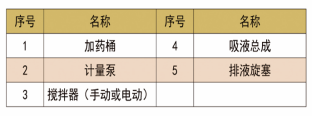

1、工作原理 一体化加药控制系统的可选择部件有过程分析传感器、测量取样单元、控制仪表、精密计量泵、背压阀、安全阀、脉动阻尼器、专用化学品容器及其他相关附件,系真正意义上的集成式药品投加系统。该加药控制系统包括简易型、基本型和智能型三种。可以满足几乎所用工业领域化学药品添加的要求,如水处理(絮凝剂、消毒剂、酸、碱、阻垢剂),食品(食品添加剂、香料、防腐剂),啤酒及饮料(各种配料、酶制剂),化工及石化(催化剂、工艺介质)等,一切为节约成本或需控制产品质量而需要精确计量的场合。 2、性能特点 (1)、结构多样:简易型是通过将计量泵直接安装在化学品容器上,实现简单的定量化学品投加,操作简便,节省安装空间。基本型量一种开放架式加药控制系统,可选择必要的附件以满足更加精确的计量要求。智能型加药控制系统既可实现定比例的在线开环控制,也可实现闭环的全自动控制,也可实现与上位机的实时通讯。 (2)、配置灵活:根据计量要求的不同,单泵单罐、双泵双罐、和多泵多罐系统配置可选择。 (3)、功能强大:系统功能配置灵活,可选择定量添加、前馈比例式投加、反馈式设定浓度范围添加和前馈+反馈式设定浓渡范围添加等多种方式。 (4)、附件丰富:用户可以根据具体情况选择和省略可选附件,如安全阀、阻尼器、盘装流量计等。 (5)、范围广泛:单泵的系统添加容量和工作压力范围可达10000L/h和3000bar。 3、系统组成 全部附件配置的一体化加药控制系统可按下图所示,但在实际的过程中,根据工艺状况的不同可对附件进行取舍。 一个完整的加药控制系统一般包括: 此外根据客户的要求,加药控制系统还可配备药液箱、搅拌器及电控系统等设备和部件。 在开环比例式投加模式下,流量传感器(脉冲流量计)实时测量被处理介质的实际流量值,加药控制系统根据用户设定的添加浓度自动按比例精确投加化学药液,整个过程无需人为干预,全自动运行。 在闭环反馈控制模式下,传感器将检测到各种实际测量信号经传输线被送达控制器,经过特定补偿计算,控制器即可给出准确的测量值;用户可以预先将期望的控制值(设定点)或设定范围存入控制器,控制器将测量结果与设定值进行比较,根据比较的偏差结果,运用特定的控制算法运算后给出正确的控制命令,驱动计量泵动作添加所需药品。 为克服被处理流体流量波动过大所引起的参数调节的困难,一体化加药控制系统允许用户特别选择具有前馈——反馈控制功能的调节器,将被处理介质的流量信号直接引入控制器,控制器按照流量值按比例投加调节药品,实现大流量波动条件下的前馈粗调。同时,根据传感器测量的信号比较设定值,并根据偏差进行反馈调节,实现精确细调。 4、结构形式 (1)、简易式加药控制系统 在专用加药桶上预留有一台计量泵、一台搅拌器的连接位置、计量泵、流量监视、带液位开关的底阀、药桶、排泄阀、搅拌器等均可直接集成到加药桶上、配置灵活,占用空间小,并减少了费用。其他配件除注射阀外如脉冲阻尼器、背压阀、控制仪表等集成在一块PVC板上,分别放置在不同的区域,对特殊情况也可以采用不同的药桶将附件备板同药桶集成一体,以满足客户的不同需求。 (2)、壁挂式加药控制系统 壁挂式加药控制系统具有结构紧凑、安装方便等特点,为大多数情况下的计量投加任务提供了理想的解方案。 壁挂式加药控制系统有一台计量泵形式,也可选用配有备用计量泵的形式。 (3)、架式加药控制系统 以药桶、计量泵为主体配置并配以药桶底座和支架备板,形成完整的加药单元。架体采用不锈钢方管制造、坚固、美观。 |
